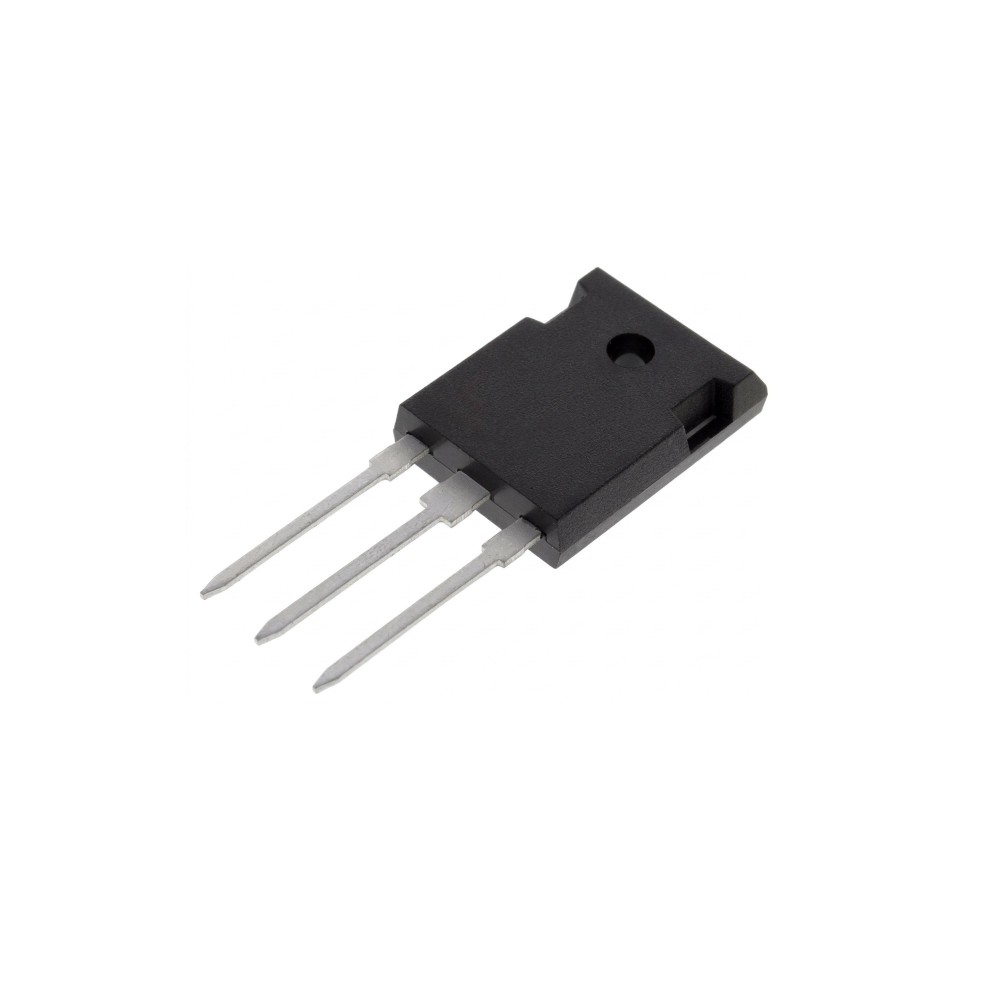

TRANÍSTOR NPN DE POTÊNCIA 15A 60V 90W TO-247 STMicroelectronics TIP3055
Transístor bipolar de potência NPN STMicroelectronics TIP3055, indicado para circuitos de amplificação, comutação e fontes de alimentação. Suporta uma corrente máxima de coletor de 15 A e uma potência dissipada máxima de 90 W, com tensão coletor-emissor de 60 V. Apresenta encapsulamento TO-247 de 3 terminais e montagem THT.
O STMicroelectronics TIP3055 é um transístor bipolar de potência do tipo NPN, concebido para aplicações de amplificação de áudio, comutação e controlo de potência em circuitos eletrónicos.
- Este componente suporta uma corrente máxima de coletor de 15 A e uma potência dissipada máxima de 90 W, considerando as condições térmicas especificadas pelo fabricante. A tensão máxima coletor-emissor (VCEO) é de 60 V.
-O encapsulamento TO-247 com três terminais permite a montagem através de furos na placa de circuito impresso (THT). Para aplicações de potência elevada, a dissipação térmica deve ser cuidadosamente dimensionada, podendo ser necessário utilizar um dissipador adequado.
Aplicações típicas:
- Circuitos de amplificação de áudio
- Circuitos de comutação de potência
- Fontes de alimentação
- Circuitos de controlo eletrónico
NOTA: A seleção do componente deve considerar os limites de tensão, corrente, potência e temperatura indicados na documentação técnica oficial.
TIP3055
|
- Marca |
STMicroelectronics |
|
- Modelo / Referência |
TIP3055 |
|
- Tipo |
Transístor bipolar de potência |
|
- Polaridade |
NPN |
|
- Tipo de transistor |
Bipolar |
|
- Tensão coletor-emissor (VCEO) |
60 V |
|
- Tensão coletor-base (VCBO) |
100 V |
|
- Tensão coletor-emissor com resistência base-emissor (VCER) |
70 V |
|
- Corrente máxima de coletor |
15 A |
|
- Corrente máxima de base |
7 A |
|
- Potência máxima dissipada |
90 W |
|
- Ganho de corrente (hFE) |
20–70 a 4 A |
|
- Frequência indicada |
3 MHz |
|
- Temperatura máxima de junção |
150 °C |
|
- Encapsulamento |
TO-247 |
|
- Número de terminais |
3 |
|
- Tipo de montagem |
THT |
|
- Peso bruto |
4,5 g |
