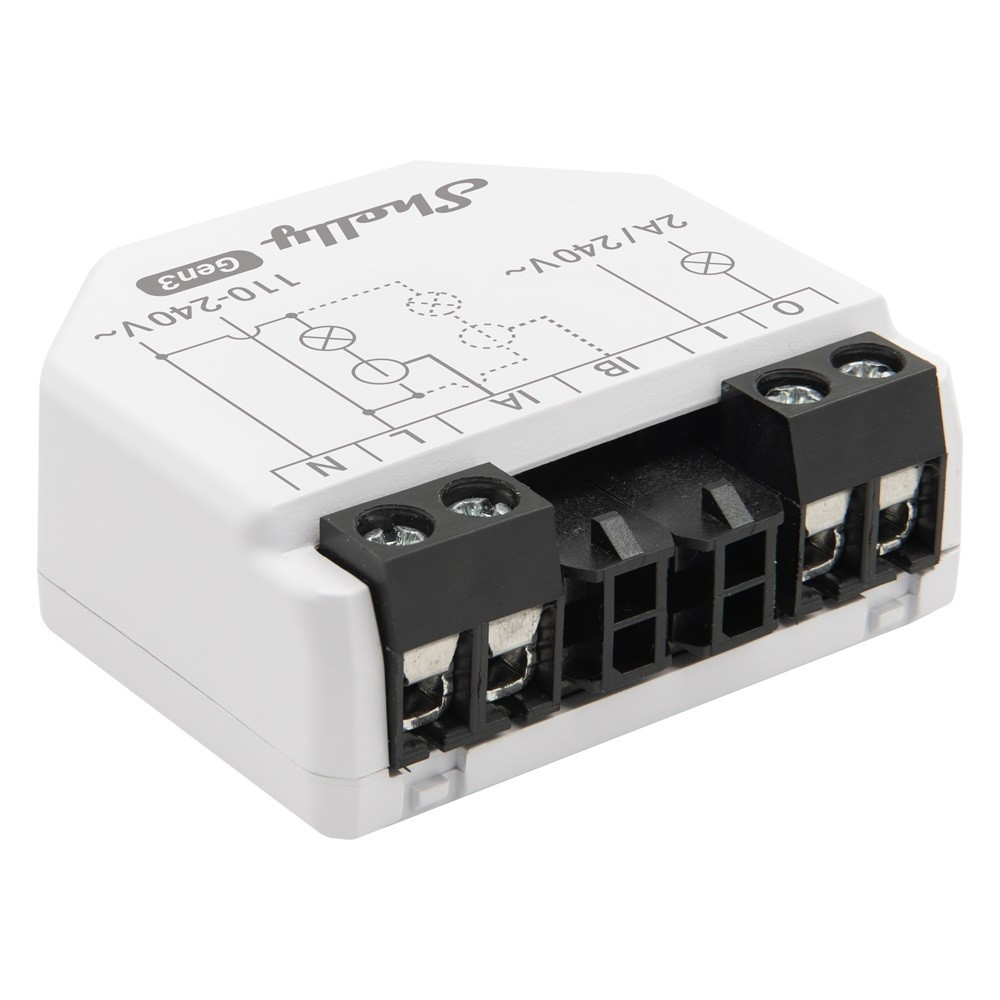

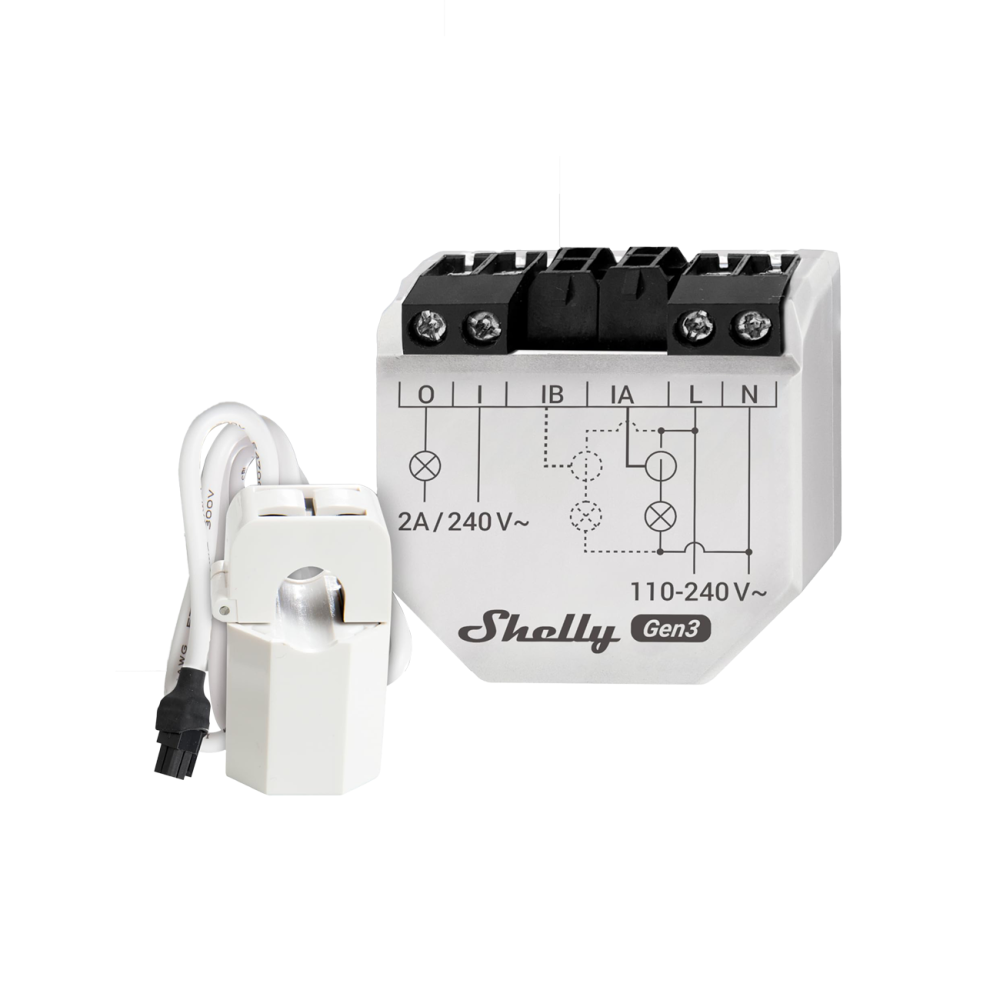

MEDIDOR INTELIGENTE DE ENERGIA SHELLY EM Gen3 50A Wi-Fi BLUETOOTH
O Shelly EM Gen3 é um medidor inteligente de energia monofásico com dois canais de medição, conectividade Wi-Fi e Bluetooth e um transformador de corrente de 50 A incluído. Permite monitorizar o consumo elétrico, a potência, a tensão e o fator de potência, bem como controlar um contactor através do relé de contacto seco integrado. É indicado para instalações domésticas, monitorização de equipamentos e sistemas fotovoltaicos.
O Shelly EM Gen3 é um medidor inteligente de energia concebido para acompanhar o consumo elétrico e otimizar a gestão energética em instalações monofásicas. Permite monitorizar dois canais de medição e suporta até dois transformadores de corrente, possibilitando acompanhar diferentes circuitos ou equipamentos.
- O equipamento mede tensão, corrente, potência ativa e aparente, energia ativa e aparente e fator de potência. Inclui um transformador de corrente de 50 A, permitindo realizar medições sem contacto elétrico direto com o circuito monitorizado.
- A conectividade Wi-Fi de 2,4 GHz e Bluetooth 4.2 permite a integração em sistemas de domótica e o acesso às funcionalidades de monitorização e controlo. O relé integrado de contacto seco pode ser utilizado para comandar um contactor externo, permitindo gerir cargas elétricas através de automatizações.
- O Shelly EM Gen3 disponibiliza registo local de dados durante pelo menos 10 dias, com resolução de um minuto, exportação de dados e suporte para MQTT, scripts, webhooks e outros protocolos de integração. Inclui ainda relógio em tempo real, sensor interno de temperatura e programação de horários.
Principais aplicações:
- Monitorização do consumo elétrico doméstico.
- Acompanhamento de circuitos e equipamentos elétricos.
- Monitorização da energia produzida por sistemas fotovoltaicos.
- Controlo de contactores através do relé integrado.
- Integração em sistemas de automação residencial.
- Análise dos consumos para melhorar a eficiência energética.
- O Shelly EM Gen3 é uma solução compacta para monitorização e controlo energético, adequada à instalação em caixas elétricas ou quadros, sem necessidade de um hub dedicado.
SHELLYEMGEN350A
|
- Marca |
Shelly |
|
- Modelo |
EM Gen3 |
|
- Referência do modelo |
SH-EM-GEN3-50A |
|
- Tipo |
Medidor inteligente de energia |
|
- Sistema elétrico |
Monofásico |
|
- Número de canais de medição |
2 |
|

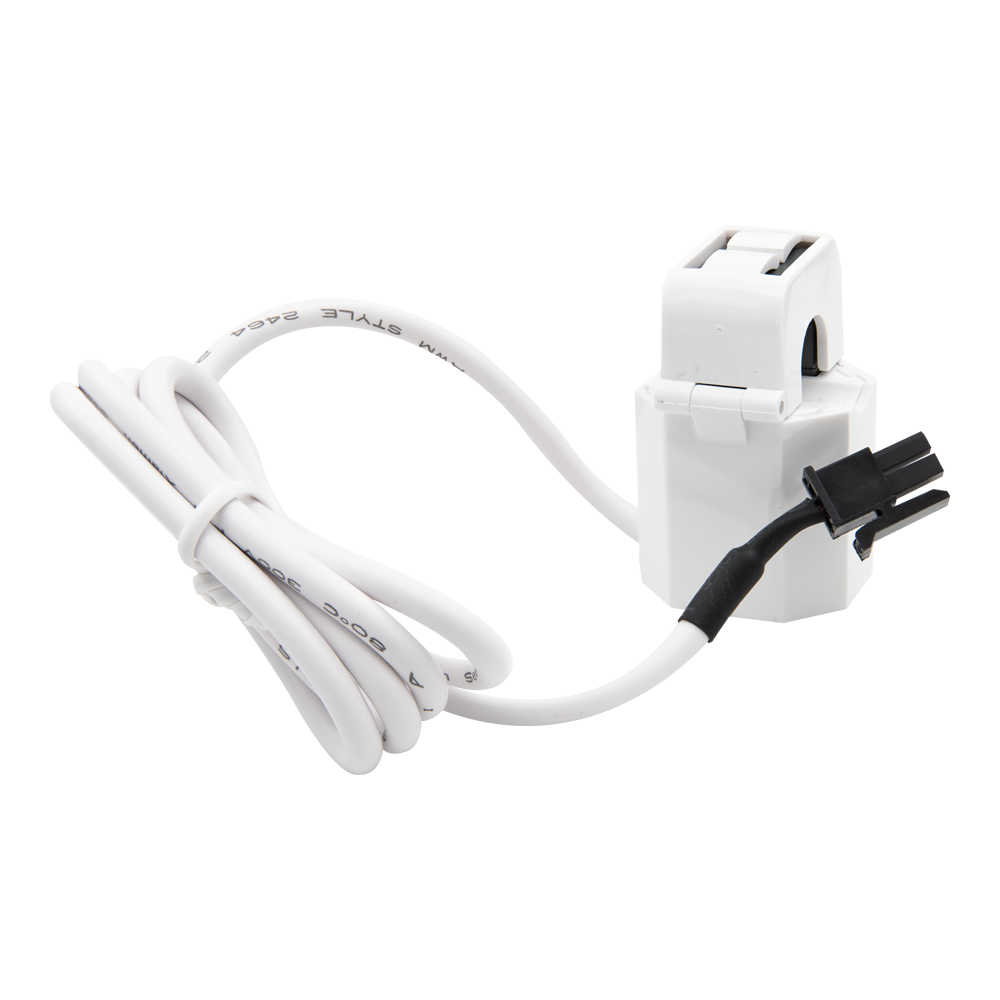

- Transformadores de corrente incluídos |
1 × 50 A |
|
- Transformadores de corrente compatíveis |
CT 50 A e CT 80 A |
|
- Tensão de alimentação |
110–240 V AC |
|
- Frequência |
50/60 Hz |
|
- Consumo próprio |
Inferior a 1,2 W |
|
- Corrente medida |
Até 50 A com o transformador incluído |
|
- Gama do amperímetro |
0–80 A, dependendo do transformador utilizado |
|
- Precisão da medição de tensão |
±2% |
|
- Precisão da medição de corrente |
±2% entre 1 e 50 A; ±5% abaixo de 1 A |
|
- Medições disponíveis |
Potência ativa e aparente; energia ativa e aparente; fator de potência; energia ativa fundamental e reativa fundamental |
|
- Carga mínima para calibração entre canais |
500 W |
|
- Limiar sem carga |
30 VA por canal |
|
- Relé integrado |
Sim, contacto seco |
|
- Tensão máxima de comutação do relé |
240 V AC |
|
- Corrente máxima de comutação do relé |
2 A |
|
- Ligação Wi-Fi |
2,4 GHz, IEEE 802.11 b/g/n |
|
- Alcance Wi-Fi indicado |
Até 30 m em interiores e 50 m em exteriores, conforme as condições |
|
- Ligação Bluetooth |
Bluetooth 4.2 |
|
- Alcance Bluetooth indicado |
Até 10 m em interiores e 30 m em exteriores, conforme as condições |
|
- Protocolos e funcionalidades |
MQTT, scripts, webhooks, RPC, WebSocket e HTTP |
|
- Registo local de dados |
Pelo menos 10 dias, com resolução de 1 minuto |
|
- Exportação de dados |
CSV e JSON via RPC |
|
- Relógio em tempo real |
Sim |
|
- Sensor interno de temperatura |
Sim |
|
- Programação de horários |
Sim |
|
- Proteção externa recomendada |
2 A, curva B ou C |
|
- Montagem |

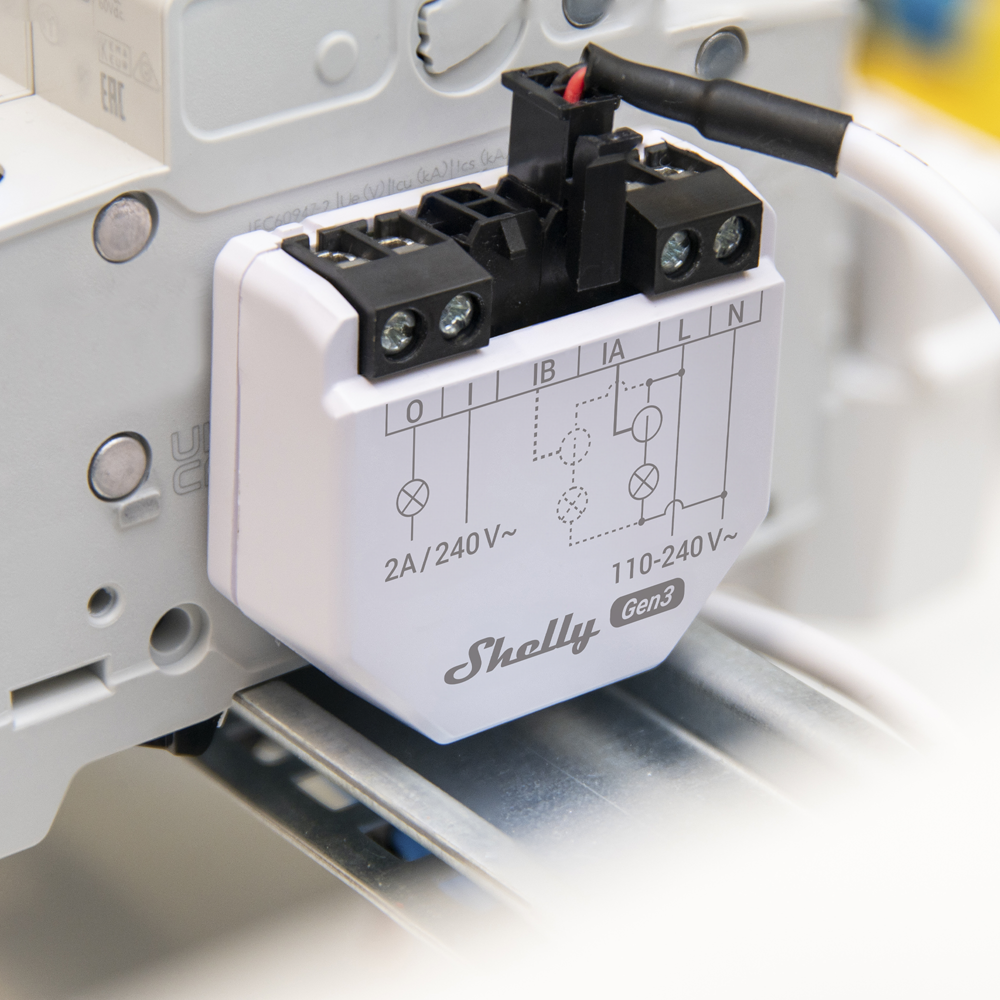

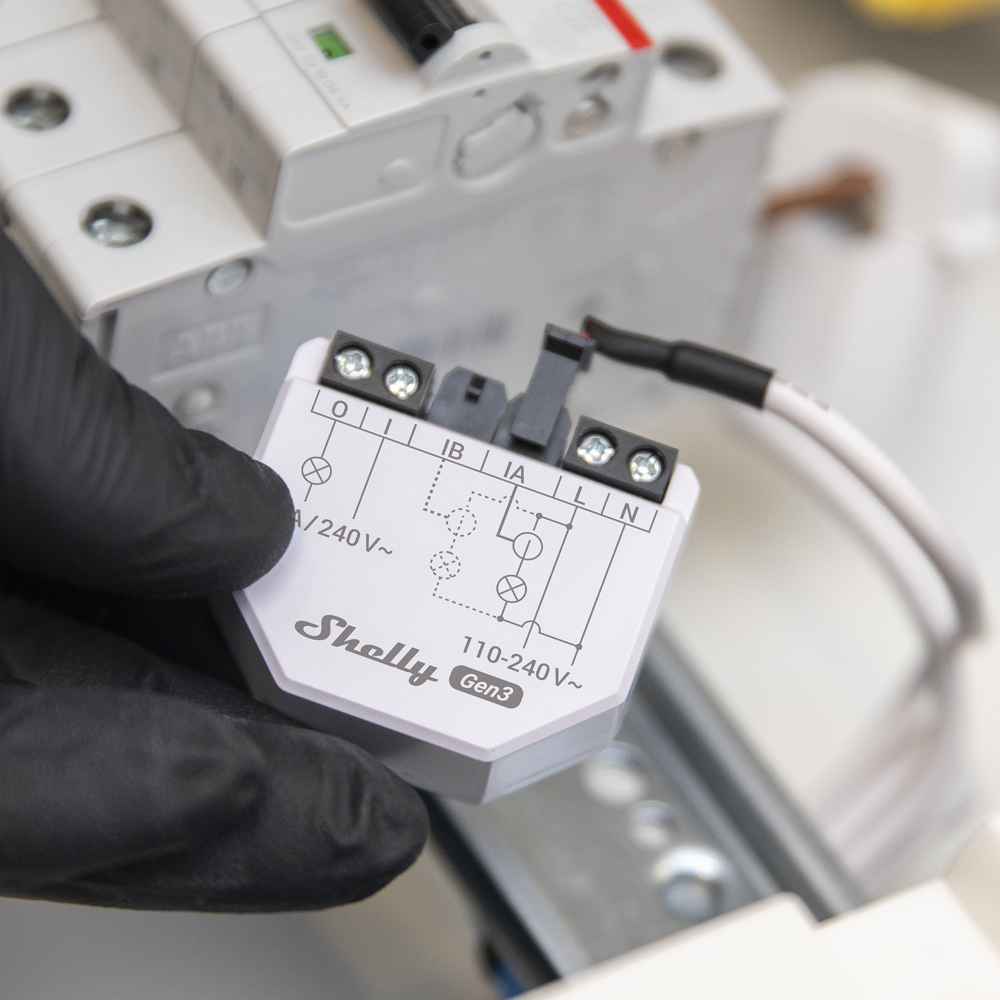

Caixa elétrica ou quadro elétrico |
|
- Material da caixa |
Plástico |
|
- Cores disponíveis |
Branco ou cinzento-carvão, conforme a versão |
|
- Secção dos condutores |
0,5–4 mm² |
|
- Binário máximo dos terminais |
0,4 Nm |
|
- Comprimento de descarnagem |
6–7 mm |
|
- Temperatura de funcionamento |
-20 °C a +40 °C |
|
- Humidade de funcionamento |
30–70% HR |
|
- Altitude máxima de funcionamento |
2000 m |
|
- Dimensões do módulo (A × L × P) |
37 × 42 × 16 mm |
|
- Peso do módulo |
23 g |
|
- Peso do transformador de corrente |
50 g |
