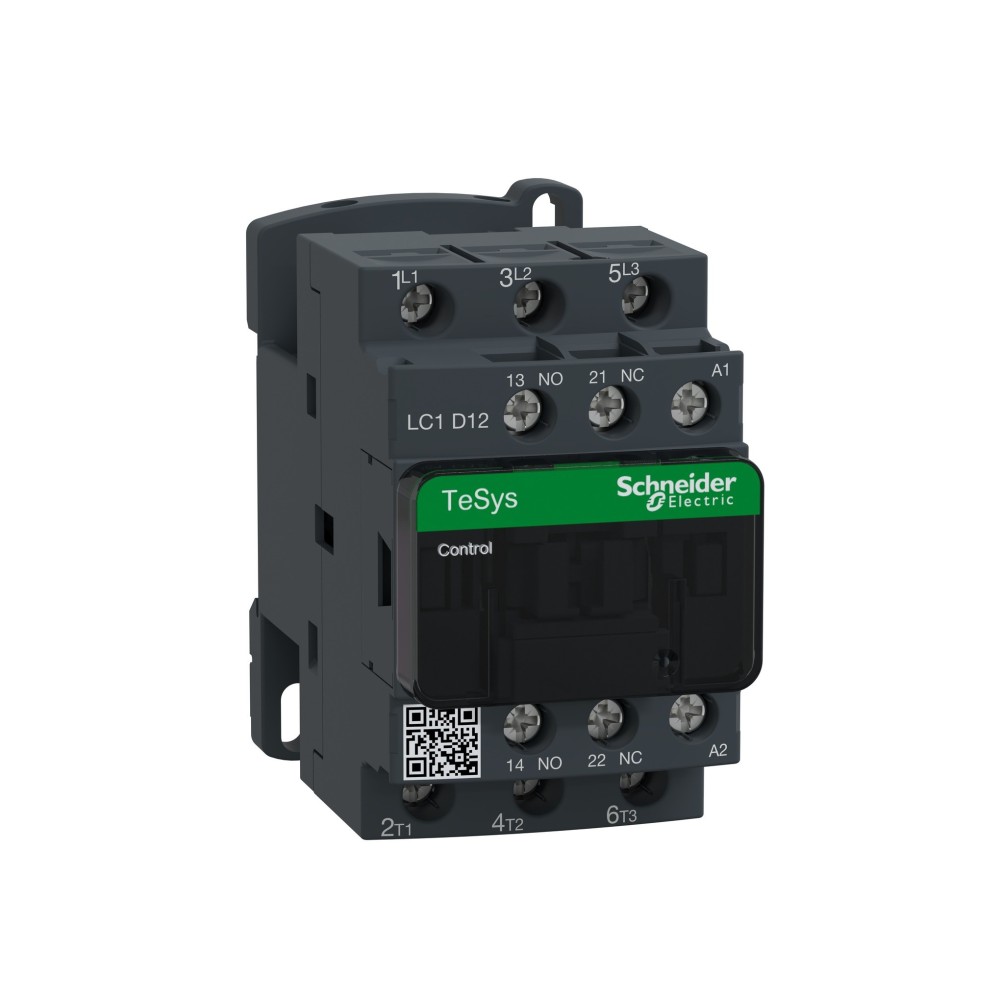

- Tipo de produto ou componente: Contactor

- Nome abreviado do equipamento: LC1D

- Aplicação do contactor: Controlo do motor / Carga resistiva

- Categoria de utilização: AC-4. AC-1, AC-3, AC-3e

Identificação de pólos: 3P

- [Ue] tensão estipulada de funcionamento nominal: Circuito de potência <= 690 V CA 25...400 Hz / Circuito de potência <= 300 V CC

- [Ie] corrente estipulada de funcionamento: 25 A (at <60 °C) at <= 440 V CA AC-1 for Circuito de potência / 12 A (at <60 °C) at <= 440 V CA AC-3 for Circuito de potência / 12 A (at <60 °C) at <= 440 V CA AC-3e for Circuito de potência

- [Uc] control circuit voltage: 48 V CA 50/60 Hz

- Alimentação do motor kW

3 kW at 220...230 V CA 50/60 Hz (AC-3)

5,5 kW at 380...400 V CA 50/60 Hz (AC-3)

5,5 kW at 415...440 V CA 50/60 Hz (AC-3)

7,5 kW at 500 V CA 50/60 Hz (AC-3)

7,5 kW at 660...690 V CA 50/60 Hz (AC-3)

3,7 kW at 400 V CA 50/60 Hz (AC-4)

3 kW at 220...230 V CA 50/60 Hz (AC-3e)

5,5 kW at 380...400 V CA 50/60 Hz (AC-3e)

5,5 kW at 415...440 V CA 50/60 Hz (AC-3e)

7,5 kW at 500 V CA 50/60 Hz (AC-3e)

7,5 kW at 660...690 V CA 50/60 Hz (AC-3e)

- Alimentação do motor hp:

0,5 hp at 115 V CA 50/60 Hz for monofásico motors

2 hp at 230/240 V CA 50/60 Hz for monofásico motors

3 hp at 200/208 V CA 50/60 Hz for trifásico motors

3 hp at 230/240 V CA 50/60 Hz for trifásico motors

7,5 hp at 460/480 V CA 50/60 Hz for trifásico motors

10 hp at 575/600 V CA 50/60 Hz for trifásico motors

- Código de compatibilidade: LC1D

- Composição de contactos de polos: 3 NA

- Cobertura de proteção: Com

- [Ith] corrente térmica convencional ao ar livre: 25 A (at 60 °C) for Circuito de potência / 10 A (at 60 °C) for Circuito de sinalização

- Poder de Fecho Irms nominais:

250 A at 440 V for Circuito de potência conforming to IEC 60947

140 A CA for Circuito de sinalização conforming to IEC 60947-5-1

250 A CC for Circuito de sinalização conforming to IEC 60947-5-1

- Poder de corte nominal:  250 A at 440 V for Circuito de potência conforming to IEC 60947

- [Icw] corrente de curta duração admissível estipulada

105 A 40 °C - 10 s for Circuito de potência

210 A 40 °C - 1 s for Circuito de potência

30 A 40 °C - 10 min for Circuito de potência

61 A 40 °C - 1 min for Circuito de potência

100 A - 1 s for Circuito de sinalização

120 A - 500 ms for Circuito de sinalização

140 A - 100 ms for Circuito de sinalização

- Classificação faça fusível associado

10 A gG for Circuito de sinalização conforming to IEC 60947-5-1

40 A gG at <= 690 V coordination tipo 1 for Circuito de potência

25 A gG at <= 690 V coordination tipo 2 for Circuito de potência

- Impedância média: 2,5 mOhm - Ith 25 A 50 Hz for Circuito de potência

- Dissipação de potência por pólo: 0,36 W AC-3, 1,56 W AC-1, 0,36 W AC-3e

- [Ui] Tensão estipulada de Isolamento

Circuito de potência 690 Vem conformidade com IEC 60947-4-1

Circuito de potência 600 V CSA certificado

Circuito de potência 600 V UL certificado

Circuito de sinalização 690 Vem conformidade com IEC 60947-1

Circuito de sinalização 600 V CSA certificado

Circuito de sinalização 600 V UL certificado

- Categoria de sobretensão: III

- Grau de poluição: 3

- [Uimp] Tensão de resistência aos choques: 6 kVem conformidade com IEC 60947

- Nível de fiabilidade de segurança: B10d = 1369863 ciclos contactor com carga nominalem conformidade com EN/ISO 13849-1 / B10d = 20000000 ciclos contactor com carga mecânicaem conformidade com EN/ISO 13849-1

- Durabilidade mecânica: 15 Mciclos

- Durabilidade elétrica: 2 Mciclos 12 A AC-3 a Ue <= 440 V / 0,8 Mciclos 25 A AC-1 a Ue <= 440 V / 2 Mciclos 12 A AC-3e a Ue <= 440 V

- Tipo de circuito de controlo: CA a 50/60 Hz standard

- Tecnologia da bobina: Sem built-in módulo supressor

- Limites de tensão do circuito de comando

0,3...0,6 Uc (-40…70 °C):desprendimento CA 50/60 Hz

0,8 ... 1,1 Uc (-40…60 °C):operacional CA 50 Hz

0,85 ... 1,1 Uc (-40…60 °C):operacional CA 60 Hz

1...1.1 Uc (60…70 °C):operacional CA 50/60 Hz

- Potência de ligação em VA: 70 VA 60 Hz cos phi 0,75 (at 20 °C) / 70 VA 50 Hz cos phi 0,75 (at 20 °C)

- Consumo de potência de manutenção em VA: 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) / 7 VA 50 Hz cos phi 0,3 (at 20 °C)

- Dissipação de calor: 2…3 W at 50/60 Hz

- Tempo de funcionamento: 4...19 ms abertura

- Máximo raio operação: 3600 cic/h at 60 °C

- Ligações / terminais:

Circuito de potência: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: flexível sem extremidade do cabo

Circuito de potência: terminais de abraçadeiras roscadas 2 1…4 mm² - cable stiffness: flexível sem extremidade do cabo

Circuito de potência: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: flexível Com extremidade do cabo

Circuito de potência: terminais de abraçadeiras roscadas 2 1…2,5 mm² - cable stiffness: flexível Com extremidade do cabo

Circuito de potência: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: sólido sem extremidade do cabo

Circuito de potência: terminais de abraçadeiras roscadas 2 1…4 mm² - cable stiffness: sólido sem extremidade do cabo

Circuito de controlo: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: flexível sem extremidade do cabo

Circuito de controlo: terminais de abraçadeiras roscadas 2 1…4 mm² - cable stiffness: flexível sem extremidade do cabo

Circuito de controlo: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: flexível Com extremidade do cabo

Circuito de controlo: terminais de abraçadeiras roscadas 2 1…2,5 mm² - cable stiffness: flexível Com extremidade do cabo

Circuito de controlo: terminais de abraçadeiras roscadas 1 1…4 mm² - cable stiffness: sólido sem extremidade do cabo

Circuito de controlo: terminais de abraçadeiras roscadas 2 1…4 mm² - cable stiffness: sólido sem extremidade do cabo

- Binário de aperto

Circuito de potência 1,7 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas plano de Ø 6 mm

Circuito de potência 1,7 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas Philips N.º 2

Circuito de controlo 1,7 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas plano de Ø 6 mm

Circuito de controlo 1,7 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas Philips N.º 2

Circuito de controlo 1,7 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas pozidriv No 2

Circuito de potência 1,7 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas pozidriv No 2

- Constituição do contacto auxiliar: 1 NA + 1 NF

- Tipo de contatos auxiliares: tipo com ligação mecânica 1 NA + 1 NFem conformidade com IEC 60947-5-1

- Tipo contato de espelho 1 NFem conformidade com IEC 60947-4-1

- Frequência do circuito de sinalização: 25 ... 400 Hz.

- Tensão de comutação mínima: 17 V for Circuito de sinalização

- Corrente de comutação mínima: 5 mA for Circuito de sinalização

- Resistência de isolamento: > 10 mOhm for Circuito de sinalização

- Tempo não sobreposto: 1,5 ms na desactivação entre NF e contato

1,5 ms na activação entre NF e contato / Suporte de montagem

- Calha: Placa

- Grau de proteção IP: IP20 Face frontalem conformidade com IEC 60529

- Tratamento de proteção: THem conformidade com IEC 60068-2-30

- Resistência climática:

Em conformidade com IACS E10 exposição ao calor húmido

Em conformidade com IEC 60947-1 Annex Q category D exposição ao calor húmido

- Temperatura ambiente admissível em redor do dispositivo: -40…60 °C / 60…70 °C com degradação

- Altitude de funcionamento: 0...3000 m

- Resistência a incêndios: 850 °C em conformidade com IEC 60695-2-1

- Retardamento de chamas: V1em conformidade com UL 94

- Robustez mecânica: Vibrações contactor aberto Gn 2, 5 ... 300 Hz) / Vibrações contactor fechado Gn 4, 5 ... 300 Hz) / Choques contactor aberto 10 gn Durante 11 ms) / Choques contactor fechado Gn 15 para 11 ms)

- Altura: 77 mm

- Largura: 45 mm

- Profundidade: 86 mm

- Peso líquido: 0,325 kg
