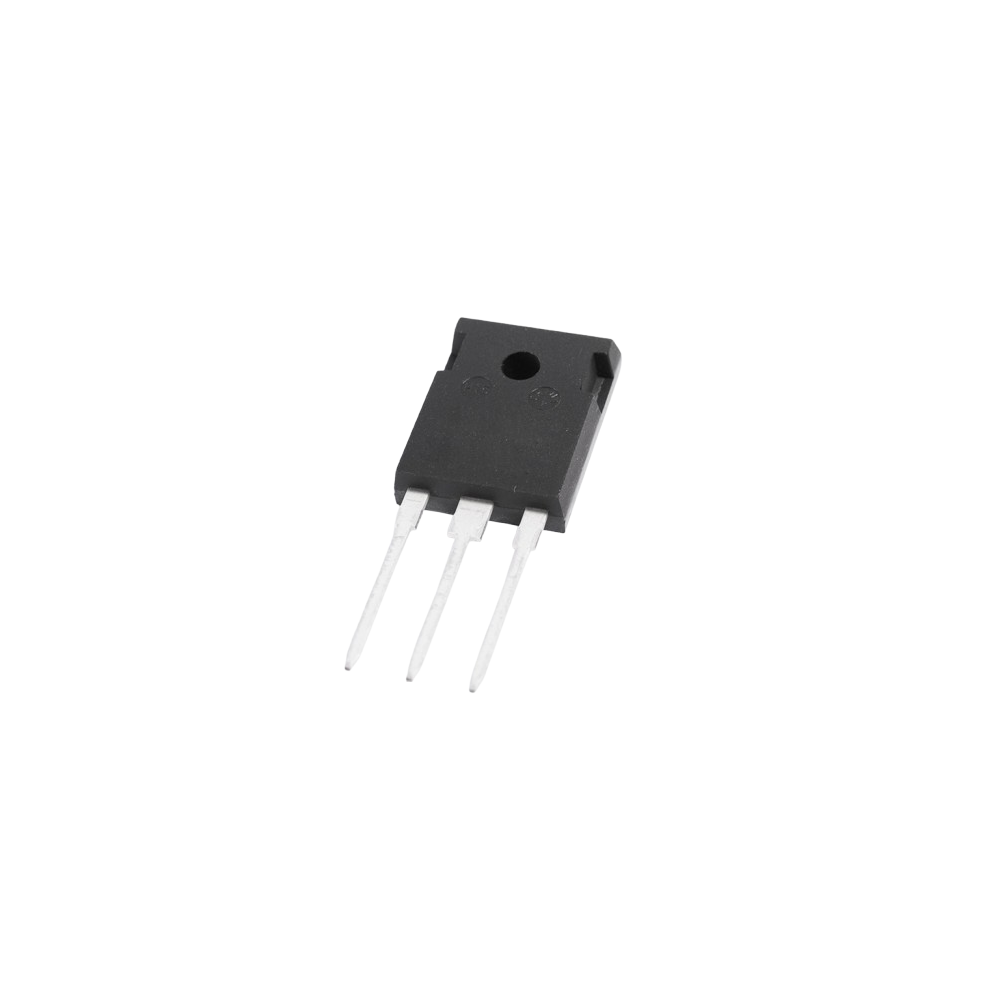

DÍODO RETIFICADOR RÁPIDO DUPLO 200V 15A TO-247 STMicroelectronics BYW99W-200
Díodo retificador rápido duplo STMicroelectronics BYW99W-200, com tensão inversa repetitiva de 200 V e corrente média de 15 A por díodo. Possui configuração de cátodo comum e encapsulamento TO-247, sendo indicado para fontes de alimentação comutadas, conversores DC-DC e aplicações de proteção e roda livre.
O STMicroelectronics BYW99W-200 é um díodo retificador rápido duplo de alta eficiência, desenvolvido para aplicações de potência e circuitos que requerem baixas perdas de condução e reduzidas perdas de comutação.
- O componente possui dois díodos com configuração de cátodo comum, tensão inversa repetitiva máxima de 200 V e corrente média de 15 A por díodo, nas condições especificadas pelo fabricante. A corrente RMS máxima é de 35 A por díodo e a corrente de pico não repetitiva pode atingir 200 A por díodo em impulsos de 10 ms.
- O BYW99W-200 utiliza encapsulamento TO-247 e foi concebido para aplicações como fontes de alimentação comutadas (SMPS), conversores DC-DC de alta frequência, inversores de baixa tensão, circuitos de roda livre e proteção contra inversão de polaridade.
- A temperatura de junção e armazenamento especificada pelo fabricante situa-se entre -40 °C e +150 °C.
BYW99 P
- Marca STMicroelectronics
- Modelo BYW99W-200
- Tipo Díodo retificador rápido
- Configuração Duplo, cátodo comum
- Tecnologia Fast Recovery
- Tensão inversa repetitiva 200 V
- Corrente média 15 A por díodo
- Corrente RMS 35 A por díodo
- Corrente de pico 200 A por díodo
- Duração do pico 10 ms
- Encapsulamento TO-247
- Montagem Through Hole
- Temperatura de junção -40 a +150 °C
- Temperatura de armazenamento -40 a +150 °C
- Aplicações SMPS, DC-DC, inversores e roda livre
