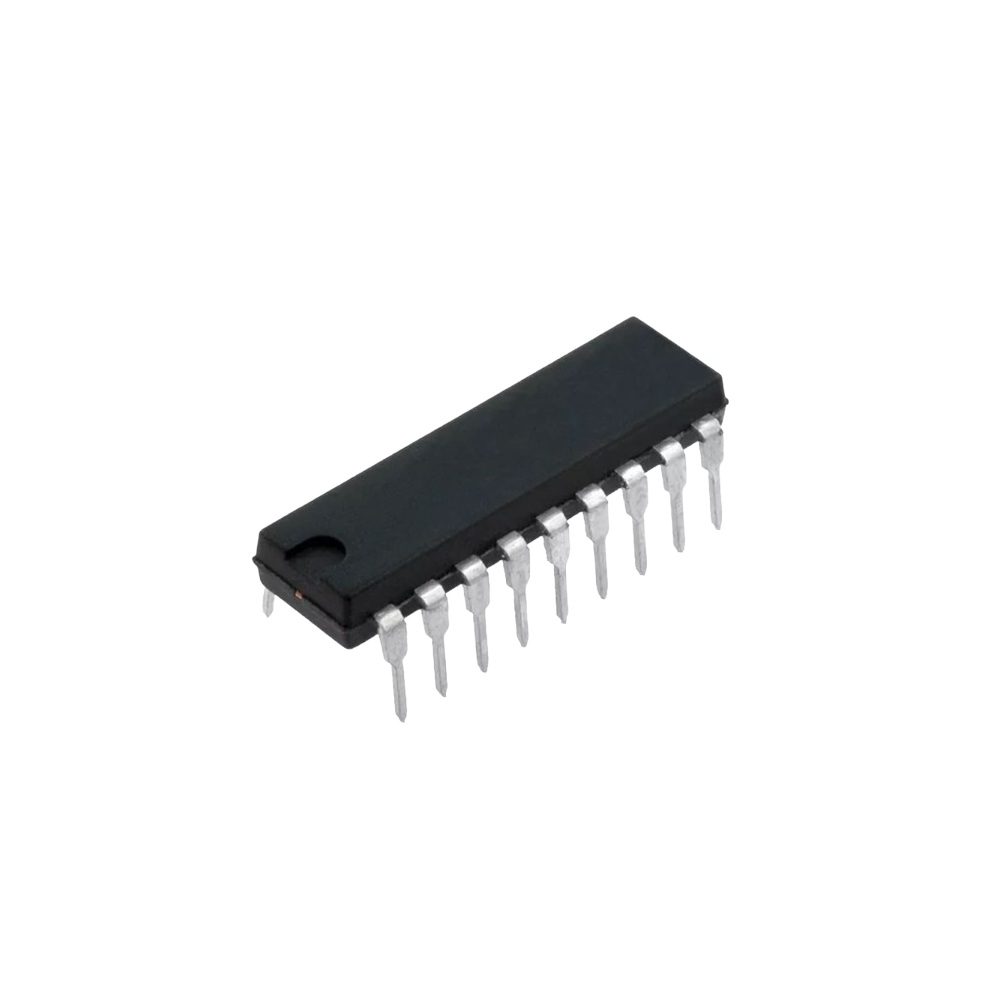

DRIVER DARLINGTON ULN2803A 8 Canais 50V 0,5A DIP-18 STMicroelectronics
Circuito integrado driver Darlington ULN2803A da STMicroelectronics, com 8 canais independentes e corrente de saída de 500 mA por canal. Possui saídas capazes de suportar até 50 V, díodos de supressão integrados e entradas compatíveis com lógica TTL e CMOS de 5 V. É indicado para acionamento de relés, motores, lâmpadas, displays e outras cargas indutivas.
O ULN2803A da STMicroelectronics é um circuito integrado driver de alta tensão e elevada corrente, constituído por oito pares Darlington NPN no mesmo encapsulamento.
- Cada canal permite controlar cargas com uma corrente contínua de saída até 500 mA, suportando uma tensão de saída de até 50 V. O circuito integra díodos de supressão com cátodo comum, especialmente úteis para proteger o circuito durante o acionamento de cargas indutivas, como relés, solenóides e motores.
- O ULN2803A possui resistências de entrada de 2,7 kΩ, permitindo a ligação direta a sistemas lógicos TTL e CMOS de 5 V. Os oito canais podem também ser ligados em paralelo quando é necessária uma maior capacidade de corrente.
- O encapsulamento DIP-18 e a disposição das entradas em oposição às saídas facilitam a integração do componente em placas de circuito impresso.
Principais aplicações:
- Acionamento de relés
- Controlo de motores passo a passo e motores DC
- Acionamento de lâmpadas
- Controlo de displays
- Acionamento de solenóides e outras cargas indutivas
- Interfaces e buffers lógicos
ULN2803
- Marca STMicroelectronics
- Modelo ULN2803A
- Tipo de circuito integrado Driver Darlington
- Número de canais 8
- Tipo de transístor NPN Darlington
- Corrente de saída contínua 0,5 A
- Corrente de pico por saída 0,6 A
- Tensão de saída 50 V
- Tensão de entrada máxima 30 V
- Resistência de entrada 2,7 kΩ
- Compatibilidade lógica TTL / CMOS 5 V
- Díodos de supressão Integrados
- Encapsulamento DIP-18
- Montagem THT
- Temperatura de funcionamento -20...85 °C
- Aplicação Cargas indutivas
- Peso bruto 1,317 g
- Referência do fabricante ULN2803A
